实战指南：智慧水务管理系统搭建全流程解析

模块概述

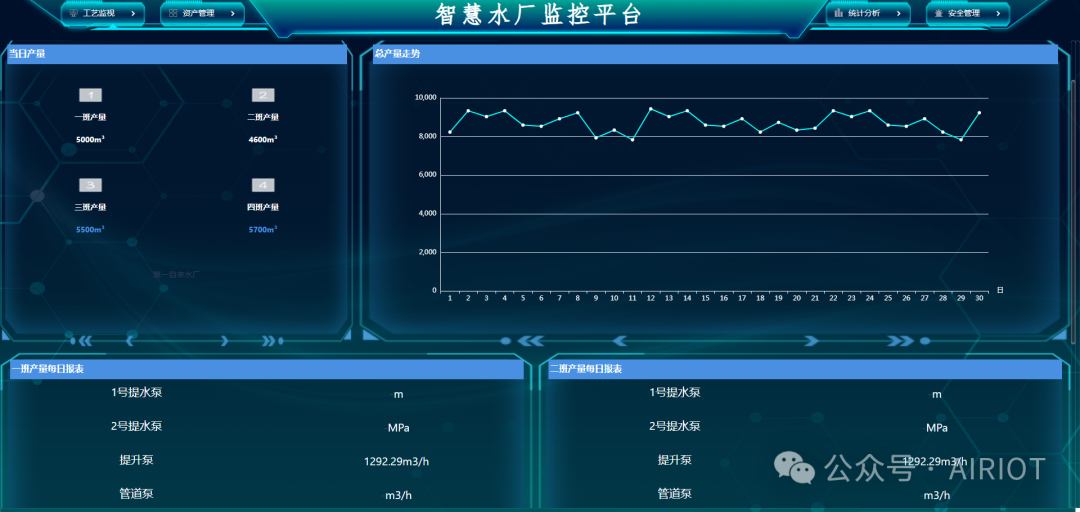

管理驾驶舱是智慧水务管理系统的中枢大屏，汇聚全域供水、能耗与设备运行数据，帮助管理层在单一界面上掌握全局态势，实现“可见、可管、可控”。通过数据可视化与智能分析，管理驾驶舱既是运营总览工具，也是决策支持平台。

功能点

• 综合供水指标：实时监测供水总量、日均水量、各区域分布比例。

• 能耗趋势：展示泵站耗电、水厂能耗曲线，支持同比、环比分析。

• 漏损与压力：管网压力分布、漏损率、异常点报警。

• 运行指数：设备在线率、合格率、运维工单处理情况。

• 可视化呈现：支持 GIS 叠加、3D 水厂孪生场景。

搭建思路与技巧

• 数据采集层需对接 SCADA、PLC、能耗采集器，保证实时性。

• 设计指标体系时要区分“战略指标”（如供水总量、综合能耗）与“运维指标”（如泵站能效、管网压力），避免界面冗余。

• 大屏布局宜采用地图为核心，趋势图与统计图环绕，突出空间与时间两个维度。

应用场景

• 集团高层通过管理驾驶舱快速了解城市供水安全状况。

• 运维中心可在地图上直观定位异常区域，第一时间下达调度指令。

• 在节能考核中，管理驾驶舱可直观对比各厂区能耗水平，为管理奖惩提供依据。

模块概述

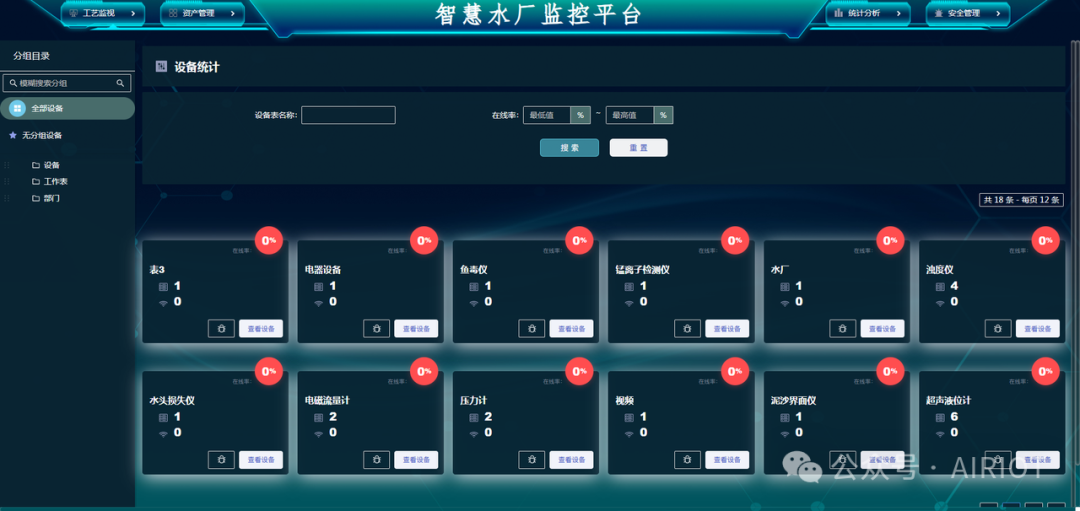

资产管理模块覆盖水厂、泵站、管道、阀门、加药装置等全生命周期管理，目标是建立“资产台账 + 运行数据 + 维护记录”的完整档案，既能管住“物”，也能管好“账”，避免设备失控与资产闲置。

功能点

• 全量建档：对泵站机泵、电机、管线、监测点建立唯一编码。

• 运维履历：记录运行小时数、检修记录、配件更换情况。

• 健康指数：结合振动、温度、电流等实时数据，生成设备健康评分。

• 资产价值管理：支持折旧、寿命周期预测。

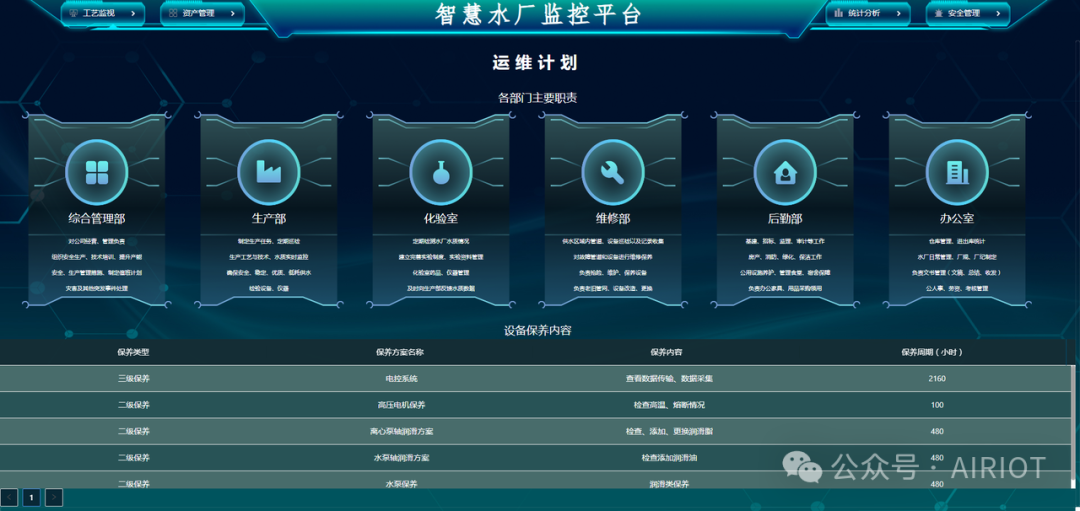

• 维保联动：设备异常→生成工单→维修完成→反馈资产库，形成闭环。

搭建思路与技巧

• 建立统一资产编码规则（如“厂区-泵站-设备类型-序号”），防止跨部门信息孤岛。

• 与 IoT 传感器联动，实时写入运行数据，形成“资产数字孪生”。

• 引入维护管理系统逻辑，打通维修工单与资产台账。

应用场景

• 资产管理人员可快速查询泵站设备历史，掌握维保周期。

• 财务部门结合折旧数据，制定更科学的投资与报废预算。

• 技术部门通过健康评分预测故障趋势，提前准备配件与维护方案，避免停机。

模块概述

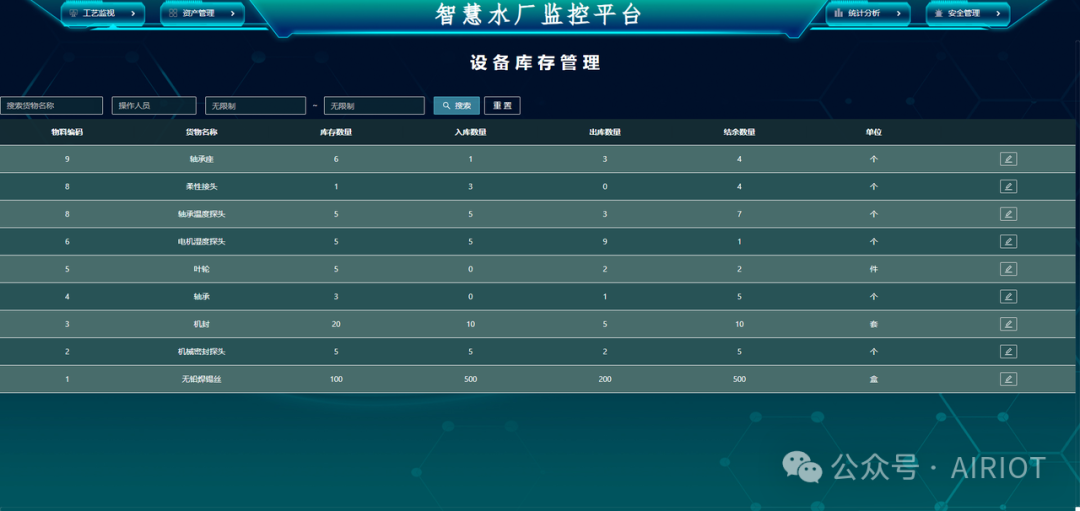

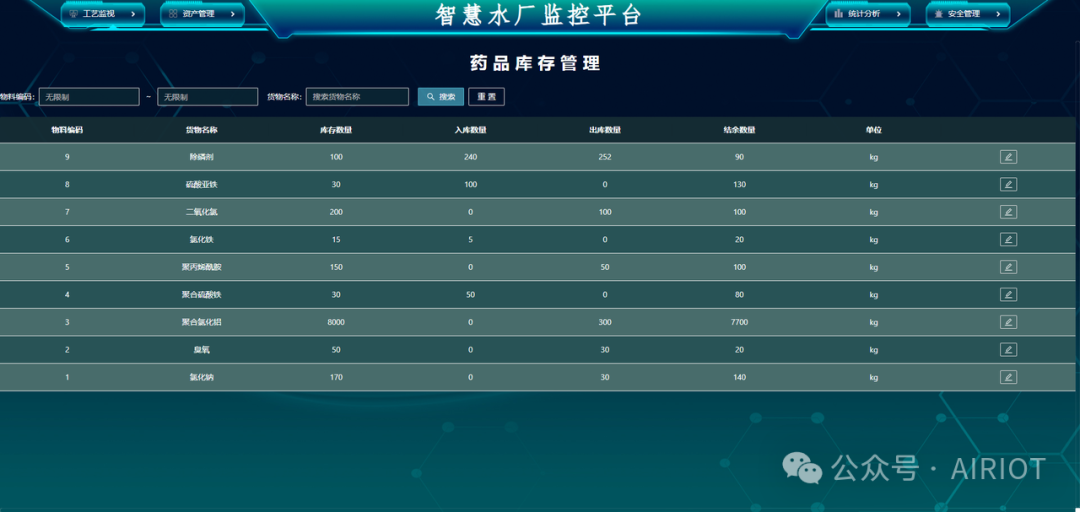

库存管理模块主要面向药剂、备件、滤料、耗材等日常消耗品，实现从入库、出库到消耗追踪的全过程管控，确保物资供应及时、成本透明。

功能点

• 实时库存看板：展示各类药剂、备件、滤料余量。

• 出入库追溯：批次、供应商、到期时间全记录。

• 库存预警：低于安全库存时自动提醒。

• 成本分析：统计药剂、耗材成本占比，形成月度费用曲线。

• 周转率计算：分析各类物资周转效率，减少库存积压。

搭建思路与技巧

• 出入库环节建议采用扫码或 RFID，提升准确性与效率。

• 设计库存分层：应急库存、常规库存、在途库存，保证多场景调度灵活。

应用场景

• 水厂可通过库存提醒避免加药断供，保障水质稳定。

• 维修部门遇设备故障时，可快速定位备件位置与数量，缩短停机时长。

• 管理层可掌握耗材费用曲线，辅助制定成本优化方案。

模块概述

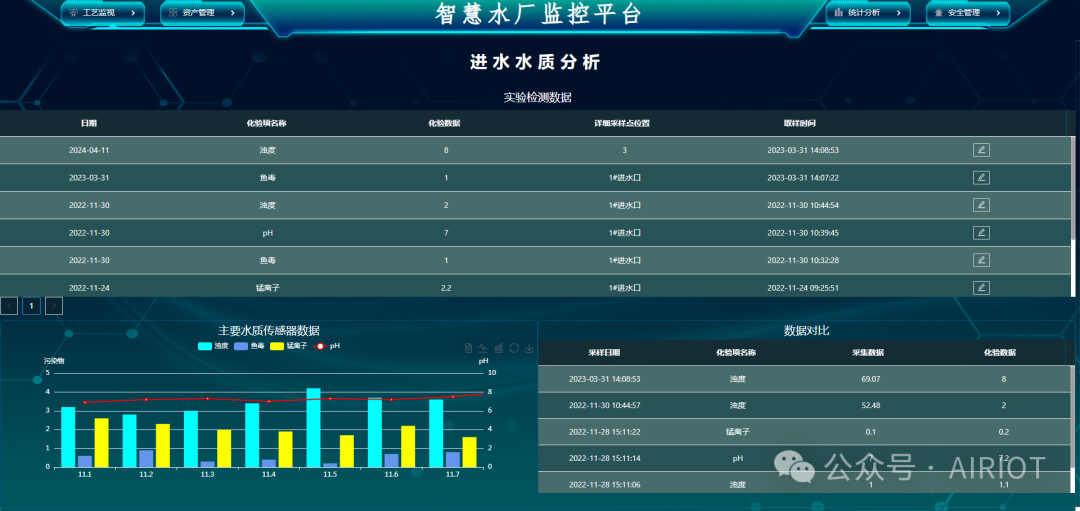

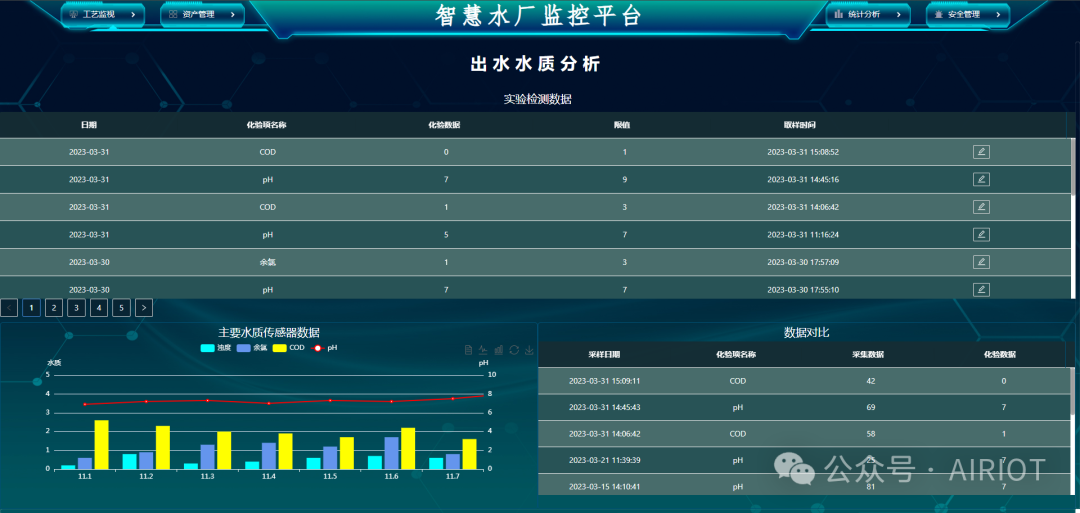

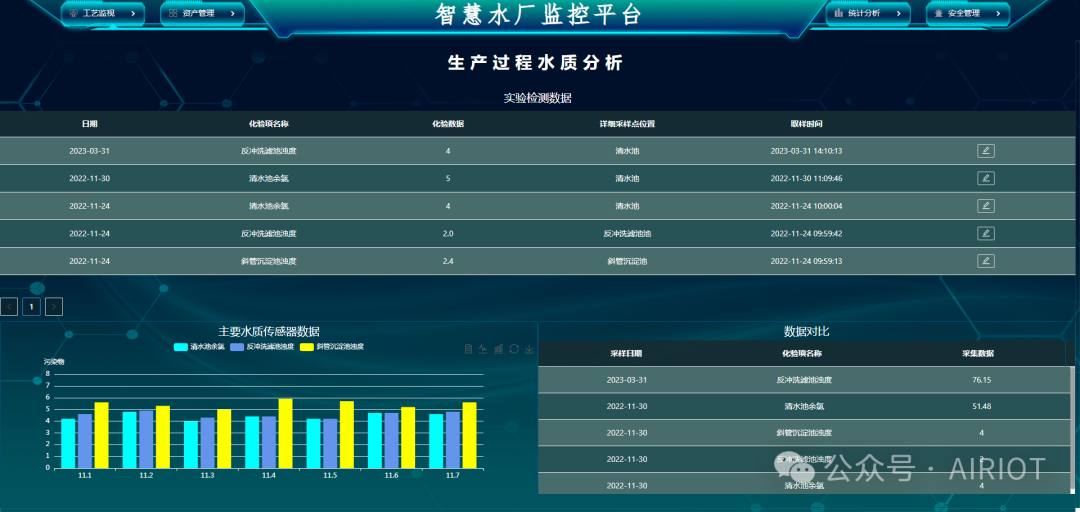

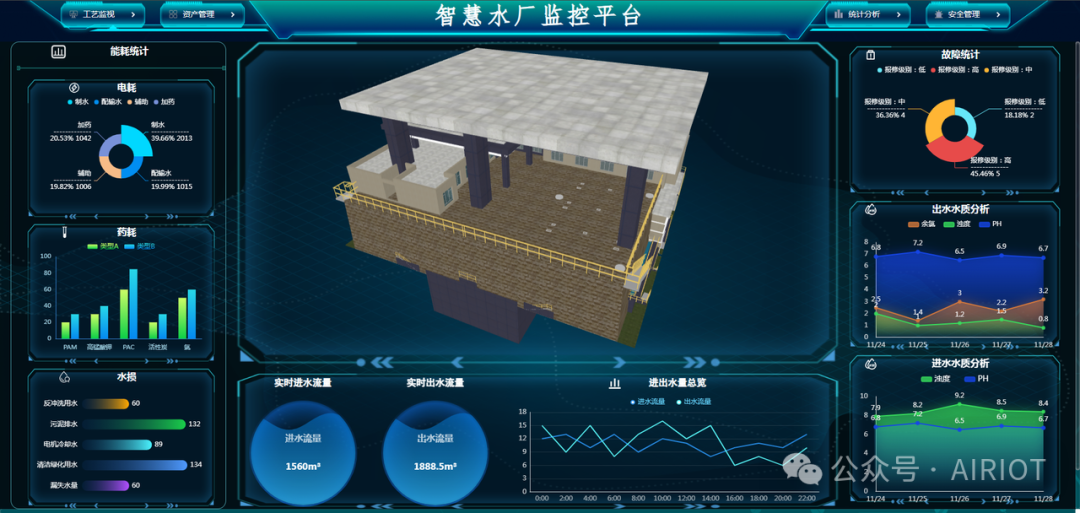

水质分析模块聚焦于对水源水、出厂水、管网水等全过程的水质监测与分析，确保供水水质符合国家标准，并通过数据化手段实现超标预警与趋势研判。

功能点

• 指标监测：PH、浊度、余氯、氨氮、COD、重金属含量等。

• 多点采样：涵盖水厂出水口、管网关键节点、用户末端。

• 趋势分析：支持单指标或多指标曲线展示，判断波动规律。

• 超标预警：一旦指标超限，自动生成告警工单。

• 报表输出：日/周/月水质检测报告。

搭建思路与技巧

• 需对接在线水质监测仪表（如余氯仪、COD在线分析仪），确保采集实时性。

• 数据标准化处理很关键，不同设备协议需统一转码。

• 可结合 AI 模型进行趋势预测，提前发现潜在超标风险。

应用场景

• 在突发污染事件中，水质分析模块可迅速定位超标区域。

• 水厂实验室可减少人工检测频率，转为重点抽检。

• 管理层可利用水质趋势分析，优化加药量与工艺参数。

模块概述

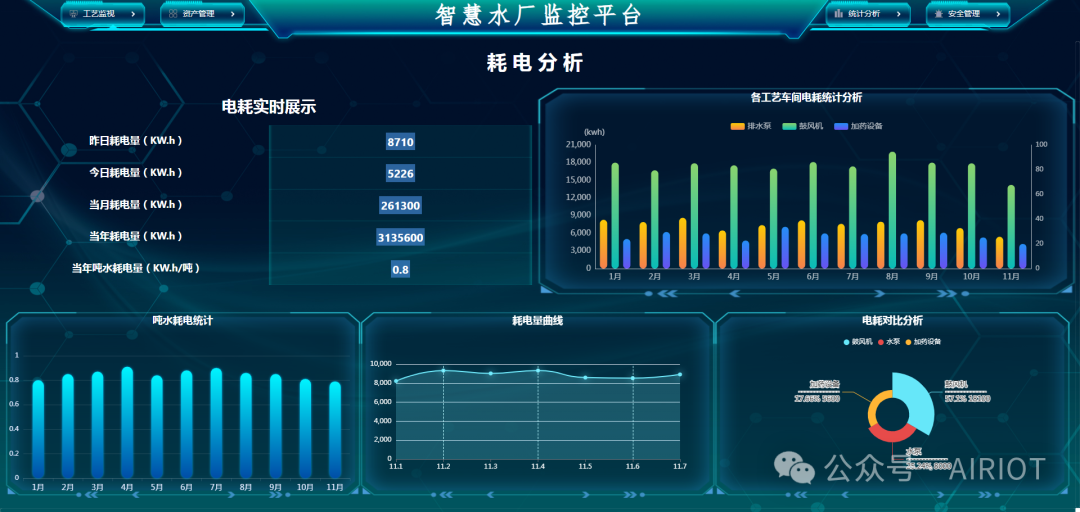

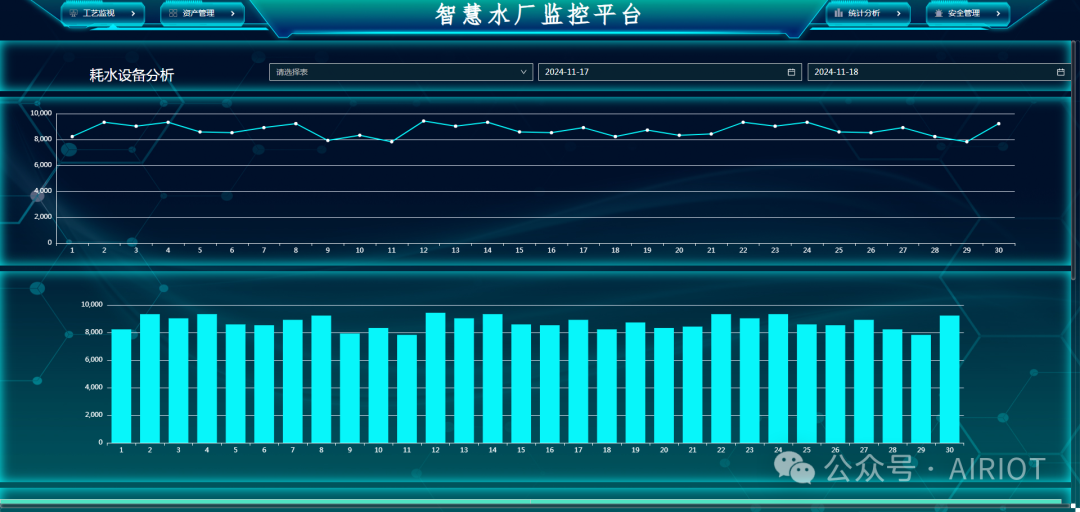

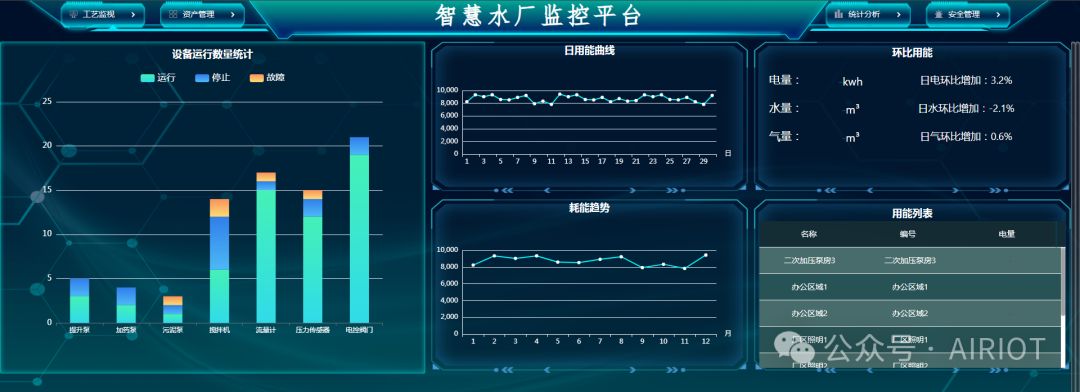

能耗分析模块用于统计与优化水厂及泵站的能源消耗，目标是降低运营成本，实现“双碳”战略下的节能减排。

功能点

• 能源结构：电耗、水耗、药耗分布。

• 泵站能效：单台机泵能效比对、单位水量电耗分析。

• 峰谷电分析：统计高峰、低谷时段电量占比。

• 成本核算：能源费用按厂区、车间、设备维度分解。

• 节能对标：同类厂区之间能效对比。

搭建思路与技巧

• 对接电表、流量计，计算“单位供水电耗”作为核心指标。

• 搭建分区能耗模型，区分水厂、泵站、管网的能耗贡献。

• 建议结合 TOU 电价（峰谷电价）策略，辅助错峰运行。

应用场景

• 财务部门可掌握能耗费用走势，制定削峰填谷策略。

• 运维部门可通过能效对比，发现高耗能设备并优化运行。

• 管理层在节能考核中，可直接引用能耗分析结果。

模块概述

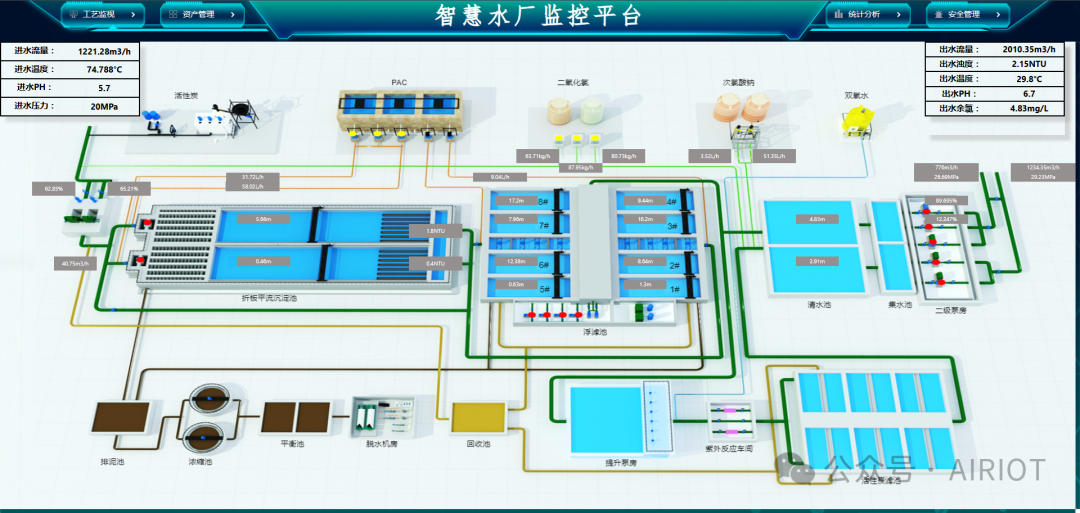

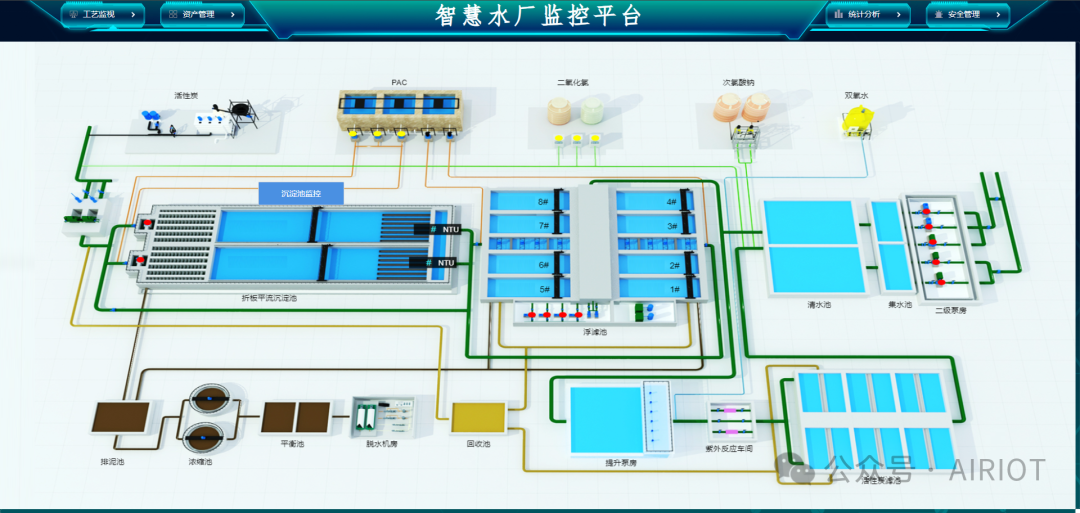

工艺流程图模块以图形化方式展示水厂的处理工艺，如沉淀、过滤、消毒、加药等，帮助运维人员快速理解与监控工艺运行状态。

功能点

• 动态工艺流程：涵盖原水—沉淀—过滤—加药—消毒—出水全流程。

• 在线数据叠加：在工艺节点上叠加实时指标（流量、压力、药剂投加量）。

• 动画效果：阀门开关、泵启停等可视化。

• 工艺参数追溯：支持点击节点查看历史数据。

搭建思路与技巧

• 基于系统数据开发，保证流程节点实时更新。

• 使用统一符号规范（泵、阀门、池体），便于跨厂区理解。

• 增加工艺参数联动，如药剂投加量与水质指标自动对比。

应用场景

• 运维人员可直观查看工艺状态，快速定位故障点。

• 培训新员工时，工艺流程图可作为教学工具。

• 在水厂改造时，可通过流程图比对新旧工艺的变化。

模块概述

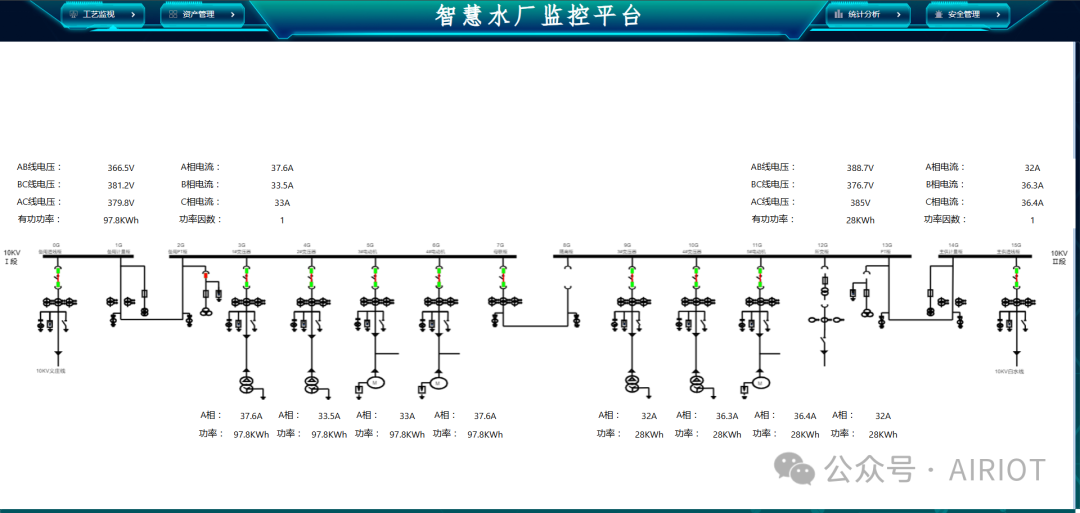

系统配电模块用于对电力供应、配电柜、回路负荷进行监测与管理，确保供电安全稳定。

功能点

• 配电图谱：展示变压器、配电柜、回路连接关系。

• 负荷监测：实时监测各回路电流、电压、功率。

• 过载与跳闸预警：异常电流自动报警。

• 电能质量分析：包括功率因数、谐波。

• 远程控制：支持断路器远程合分闸。

搭建思路与技巧

• 需接入智能电表与配电柜监测模块，数据采集周期建议≤1s。

• 对关键负荷设置冗余电源，保证水厂不停电。

• 建议结合能耗分析模块，统一纳入能源管理体系。

应用场景

• 当配电柜回路过载时，系统可第一时间告警，避免停电事故。

• 运维可远程执行分合闸，减少人工巡检。

• 管理层可通过配电图谱直观掌握电力分布情况。

模块概述

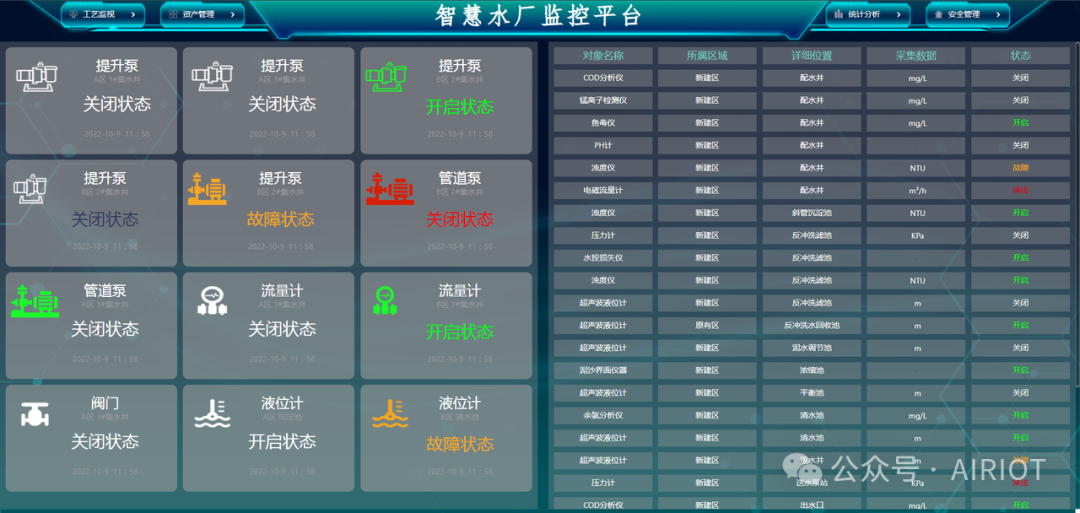

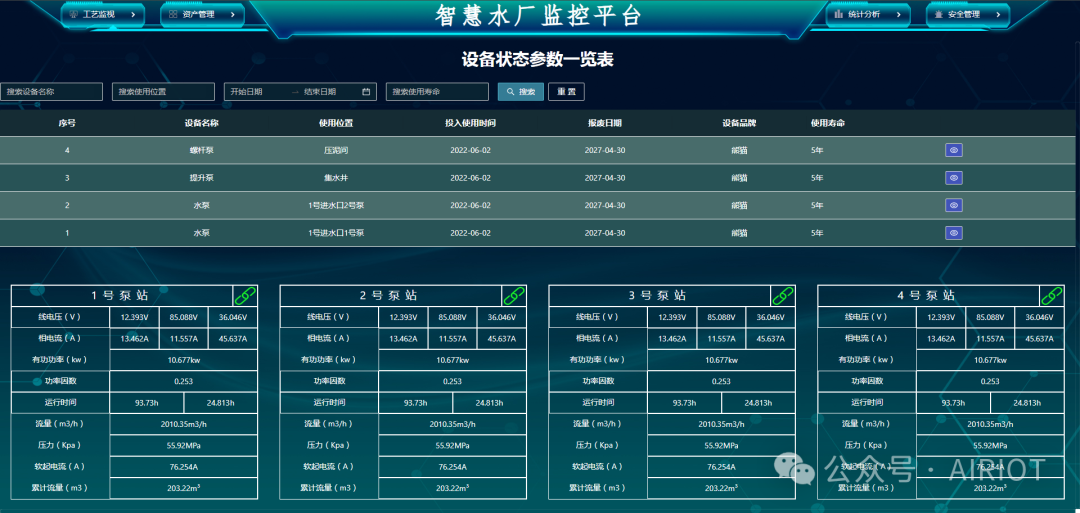

该模块实时监控泵机、电机、鼓风机、加药机等关键设备运行状态，确保供水系统的连续与稳定。

功能点

• 状态监测：启停状态、转速、电流、电压、温度。

• 健康诊断：结合功率、压力、温升等参数判断设备健康度。

• 故障报警：超温、过载、空转、泄漏等自动报警。

• 工单联动：异常自动生成工单并推送至运维人员。

搭建思路与技巧

• 推荐安装多传感器，采集电气与机械数据，结合算法分析。

• 建立设备运行曲线，作为预测性维护的基准。

• 与资产管理模块打通，形成完整设备履历。

应用场景

• 泵站运行人员可在平台上查看各机泵状态，避免超负荷运行。

• 设备检修部门可提前安排预防性维护。

• 应急情况下可快速定位故障设备并处理。

模块概述

监控查看模块整合厂区视频监控，实现生产与安防一体化管理。

功能点

• 视频监控：涵盖取水口、加药间、泵房、配电间、库房。

• 报警联动：水质超标、设备报警时自动联动视频弹窗。

• 云端存储：录像云存档，支持智能检索。

• 移动端查看：支持手机、平板远程监控。

搭建思路与技巧

• 需选择工业级摄像头，保证复杂环境下的成像质量。

• 视频与报警系统必须联动，确保快速定位问题点。

• 建议接入 AI 分析，实现人员入侵检测、火灾烟雾识别。

应用场景

• 夜间值班人员可通过视频快速掌握厂区运行状况。

• 管理人员在外出差时也能通过手机实时查看。

• 发生突发事件时，视频可为追溯提供依据。

模块概述

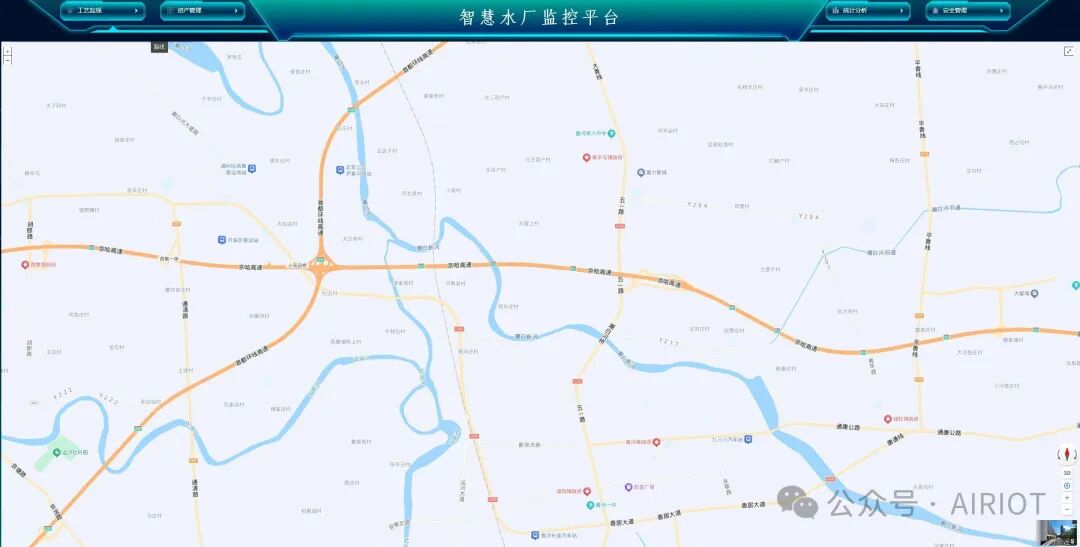

GIS 地图模块是智慧水务系统的地理信息核心，整合管网、泵站、水源地等空间信息，形成一张“水务全景图”。

功能点

• 管网分布：展示供水管网走向与分区。

• 泵站与阀门：定位关键设施，支持点击查看状态。

• 压力与流量叠加：在地图上实时标注压力与流量。

• 漏损定位：结合传感器数据与算法，定位疑似漏点。

• GIS 分析：支持管网分区统计、供水覆盖率计算。




搭建思路与技巧

• 需构建基础地理底图，并导入管网、设施 CAD 图。

• 将数据与 GIS 结合，实现“数据上图”。

• 增加分层管理（管网层、设备层、报警层），提升可读性。




应用场景

• 运维人员可在地图上直观查看管网运行情况。

• 当发生漏水事件时，可迅速定位并派单。

• 规划部门可通过 GIS 进行供水覆盖率与扩建分析。
